Granulation humide
La société Q-TECHNOLOGIES GROUP GMBH offre des mélangeurs pour granulation humide produits sous la marque déposées QUARCO. Ces machines sont destinées à mélanger des substances et des poudres ainsi qu’aux granuler ultérieurement pour en obtenir des médicaments. Ces appareils sont indispensables pour les entreprises pharmaceutiques, chimiques, alimentaires, de l’industrie céramique ainsi que pour la production des articles en poudres de métaux.

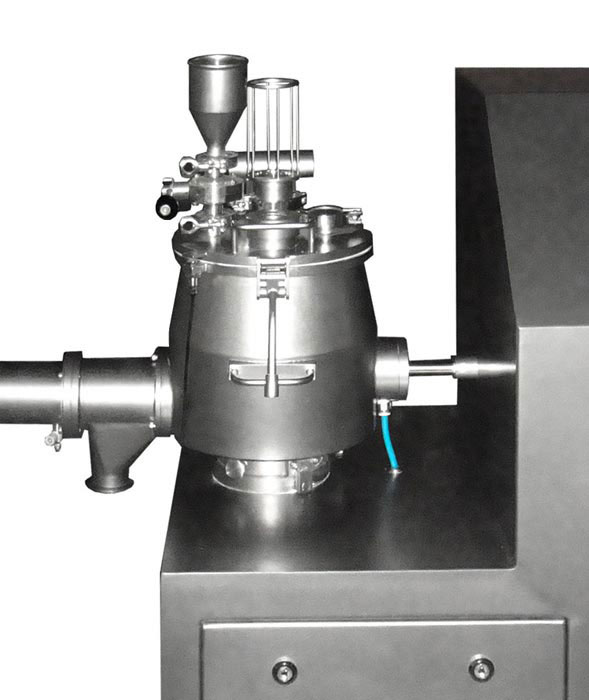

Principe d’action des mélangeurs pour granulation humide.
Le principe d’action des granulateurs QUARCO consiste en ce qu’on y mélange d’une manière active des poudres et on ajoute dans le mélange ainsi obtenu du liquide granulant (un agent humifiant) afin d’en obtenir du granulé humide d’un médicament. Le malaxage rapide se réalise au cours d’une rotation synchronisée d’un moulinet et d’un diffuseur (un chopper), tandis que la granulation s’effectue lors de l’alimentation en agent humifiant par voie de remplissage ou de dispersion par l’intermédiaire d’une buse de pulvérisation pendant une rotation simultanée du moulinet et du diffuseur. Le déchargement du produit s’effectue par le moulinet, l’ouverture de la vanne de déchargement se réalise à l’aide d’un cylindre pneumatique.
L’agitation et la granulation peuvent être réunies en une seule opération, ce qui réduit le temps de leur exécution. En plus, bien que la densité ou la taille des particules des poudres utilisées soient différentes, l’agitation et la granulation peuvent être exécutées en une période de temps très courte.
Ainsi, un malaxage ultra-rapide, une exploitation et un nettoyage faciles, une stabilité et une qualité excellente du produit obtenu permettent de diminuer les frais généraux de la fabrication et les coûts des produits terminés.
Les particularités des mélangeurs pour granulation par voie humide de QUARCO PHARM & MEDICAL EQUIPMENT:
- Un réservoir conique pour le matériel;
- Un système automatique d’élévation du couvercle du réservoir par un cylindre pneumatique;
- Une enveloppe du réservoir principal permettant de chauffer et de refroidir le produit au cours de son traitement (Option);
- La régulation de fréquence des moteurs de commande du mélangeur, ce qui permet de choisir une vitesse optimale du mélangeur et du diffuseur en fonction du degré de complexité du produit;
- Un filtre à air disponible pour empêcher la poussière de la substance d’accéder les locaux de fabrication;

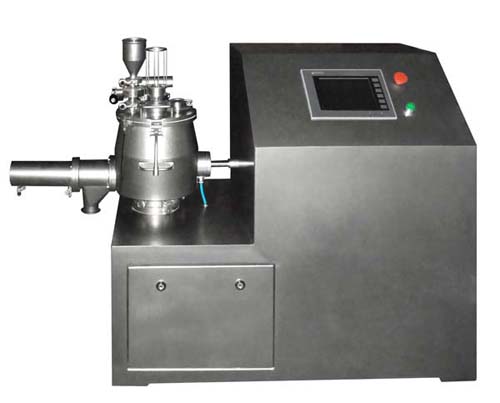

- Un système de commande centralisée muni d’un écran tactile et d’un automate programmable permettant une commande visualisée et facile du procédé technologique;
- La construction et les dimensions compactes du malaxeur diminuent la consommation d’énergie électrique jusqu’à 20% et économisent de l’espace coûteux cher dans des locaux de fabrication;
- Une haute qualité du polissage (0,5 microns) de la surface interne du mélangeur;
- La sécurité du travail: des serrures sont disponibles sur la soute principale et la soute de sortie du mélanguer ainsi qu’un débrayage automatique de l’alimentation des commandes motrices en cas d’ouverture d’une des soutes;
- Les surfaces qui sont en contact avec le produit sont excécutées en acier allié de haute qualité AISI304;
- Les mélangeuses pour granulation humide produites sous la marque déposée QUARCO satisfont à toutes les exigences imposées par le standard GMP.
Caractéristiques techniques des mélangeuses pour granulation humide
| Modèles | MWG-20 | MWG-50 | MWG-100 | MWG-150 | MWG-250 | MWG-400 |
| Volume totale du réservoir, l | 20 | 50 | 100 | 150 | 250 | 400 |
| Volume de travail du réservoir, l | 14 | 35 | 70 | 105 | 180 | 280 |
| Quantité de produit chargé, kg | 3 … 5 | 10 … 22 | 25 … 35 | 45 … 60 | 75 … 110 | 120 … 200 |
| Vitesse de la rotation de la mélangeuse, révolutions/min | 25 … 500 | 25 … 500 | 6 … 200 | 6 … 200 | 6 … 200 | 5 … 160 |
| Puissance motrice de la mélangeuse, kW | 2,2 | 5,5 | 7,5 | 11,5 | 15 | 22 |
| Vitesse de la rotation du diffuseur, révolutions/min | 100 … 3000 | 300 … 3000 | 300 … 3000 | 300 … 3000 | 300 … 3000 | 300 … 1500 |
| Puissance motrice du diffuseur, kW | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 |
| Dimensions, mm | 1560 х 540 х 1430 | 1900 х 700 х 1600 | 1900 х 750 х 1600 | 2100 х 850 х 1700 | 2300 х 950 х 2275 | 2700 х 1200 х 2750 |
| Poids, kg | 350 | 500 | 1050 | 1200 | 1350 | 2360 |
